400X-16-200流量控制閥，由主閥、流量調節閥、針閥、導閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，控制和調節主閥開度，使通過主閥的流量保持不變。本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，流量控制穩定。廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。 400X-16-200流量控制閥--工作原理 當閥門從進口端給水時，水流過針閥進入主閥控制室，并經過導閥、球閥流出主閥控制室到出口，此時主閥處于全開或浮動狀態。調定主閥上部的流量調節閥，可為主閥設定一定開度。調節針閥開度和調節導閥彈簧壓力，即可使主閥開度保持在設定開度，并在壓力變化時導閥進行自動調節，保持流量不變。 400X-16-200流量控制閥--主要配件： | 零件名稱 | 零件材料 | | 閥體 閥蓋 | WCB | | 閥座 閥盤 | 銅合金 | | 密封圈 O型圈 | 丁腈橡膠 | | 閥桿 | 2Cr13 | | 彈簧 | 50CrVA | | 針型閥 | 銅合金 | | 球閥 | 銅合金 | | 浮球閥 | 銅合金 | | 微型過濾器 | 不銹鋼 |
400X-16-200流量控制閥--使用范圍： | 公稱壓力(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 出口可調壓力(MPa) | 壓力特性
△P2P1 | 流量特性
△P2P1 | 適用介質 | 介質溫度(℃) | | 1.0 | 1.5 | 1.1 | 0.09-0.8 | P2×8% | P2×15% | 水 | 0-80 | | 1.6 | 2.4 | 1.76 | 0.10-1.2 | P2×10% | P2×20% | | 2.5 | 3.75 | 2.75 | 0.15-1.6 | P2×12% | P2×25% |

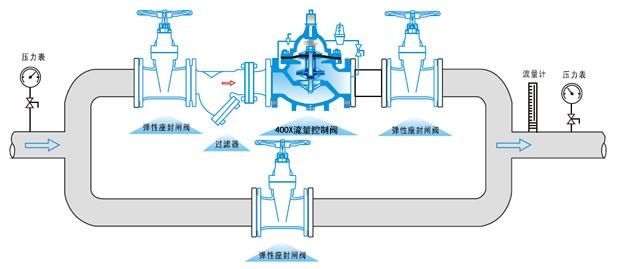

400X-16-200流量控制閥--安裝示意圖：
